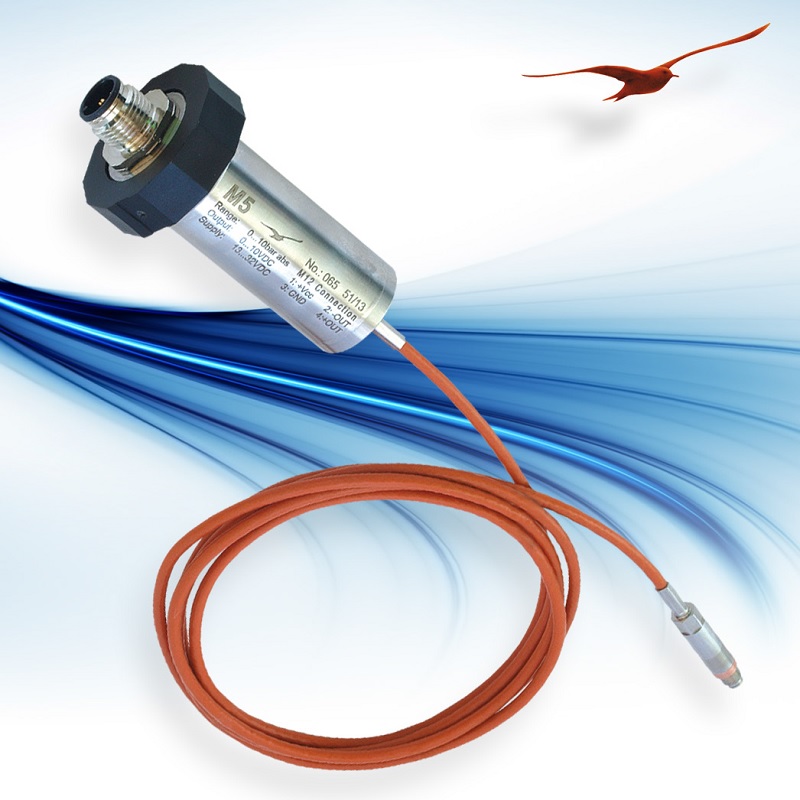

I trasmettitori di pressione M5 HB rappresentano un’autentica specialità nell’ampio catalogo di KELLER. Con il loro campo dinamico di 0…50 kHz e il collegamento di pressione M5, sono ideali sia per misurazioni di prossimità di pulsazioni rapide di pressione, sia per la pressione statica. Il sensore è progettato in modo da garantire un’eccellente compatibilità con i fluidi e consente misurazioni fino a 200°C senza adattatori per il raffreddamento.
Elettronica
I circuiti della serie M5 HB sono stati sviluppati appositamente per la testa del sensore M5 ad elevata dinamicità. Il percorso del segnale resta interamente analogico, pur essendo riadeguato in tempo reale per mezzo di un circuitodi compensazione digitale ad alta precisione. In tal modo tutto il campo dinamico del sensore e l’accuratezza del segnale di misurazione potenziato a 0,10 V sono mantenuti per tutta l’ampiezza di banda. Con un campo di temperatura compreso tra -40 e +125°C, il convertitore di segnale remoto soddisfa requisiti straordinari, per esempio sui banchi di collaudo dei motori. Anche qualora si voglia operare senza amplificatore di misurazione remoto, la testa del sensore funziona con il margine tipico del segnale in uscita di 80 mV (@ 1 mA di corrente) ed è corredato di certificato di taratura individuale (v. scheda dati serie M5).
Tecnologia dei sensori
Nella serie M5 di KELLER, un sensore in silicio a stabilità di lunga durata è saldato sul retro direttamente a un supporto che consente lo studio del comportamento dei fluidi, senza l’utilizzo di prodotti sigillanti o adesivi né membrana selettiva di separazione o tubo capillare. L’elemento chiave per la misurazione di valori dinamici eccezionali è proprio questo contatto, quasi ad incasso, con il fluido. Tale soluzione micromeccanica consente campi di misurazione assoluta a 3 bar, 10 bar e 30 bar, garantisce una sovrappressione fino a 5 volte il campo di misurazione, un’eccellente riduzione della manodopera necessaria per il montaggio tra sensore e linea di pressione dell’M5.
Daniele Toni
